固定式和环链电动葫芦运行式的遥控器接线可按照相关说明进行，可以从颜色上区分线路接法。辰力对各种不同类型的接线通过表格的形式做以下说明，方便需要的人员能准确有效安装好遥控器。
遥控器安装接线
| 遥控器安装接线 | ||||
| 航空插头： | 遥控器： | |||
| 红 | 1 | 电源1 | 1 | |
| 黄 | 2 | 电源2 | 2 | |
| 黑 | 3 | 4 | 5 | |
| 白 | 4 | 7 | 7 | |
| 蓝 | 5 | 8 | 8 | |
| 9 | 橙 | 5 | 10 | |
| 10 | 绿 | 6 | 9 | |
遥控器接端子排运行
| 遥控器接端子排运行 | |
| 黑色 | 1 |
| 棕色 | 2 |
| 橙色 | 5/6 |
| 蓝色 | 7 |
| 紫色 | 8 |
| 黄色 | 9 |
| 绿色 | 10 |
固定式环链电动葫芦接遥控器
| 固定接遥控器说明 | ||||
| 电源 36V | 变压器蓝色（和手柄线接一起的） | 黑 | ||
| 电源 0V | 变压器蓝色（和紫色线接一起的） | 棕 | ||
| 接线公共端 | 变压器蓝色（和手柄线接一起的） | 橙 | ||
| 控制上 | 接限位器右侧线下端（面对葫芦） | 黄 | ||
| 控制下 | 接限位器做侧线下端（面对葫芦） | 绿 | ||
注：380V接接触器L1 L3
运行式环链电动葫芦接遥控器
| 运行接遥控器说明 | |
| 电源线 | 380V端子1、3 |
| 控制公共端 | 接5/6 |
| 跑车左 | 7（黄） |
| 跑车右 | 8（绿） |
| 葫芦上 | 9（白） |
| 葫芦下 | 10（黑） |
| 大车右 | 11（蓝） |
| 大车左 | 12（紫） |
注：36V接端子4、5/6

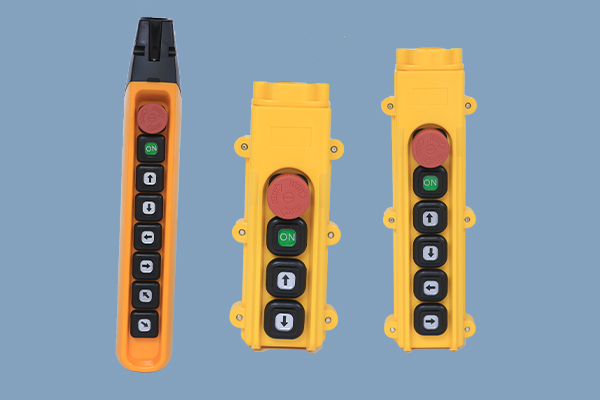

具备一定技术知识的人员通过上述可以知悉不同类型遥控接线方法，电动葫芦线路工作原理可以帮助维修人员在出现故障时较快的找到原因。电动葫芦遥控器有很多不同类型，按钮功能有的多有的少，包括紧急停止按钮的配置，在接线的时候注意区分。
接线方法可供参考，我们购买新的起重电动葫芦后一般不会涉及太多接线上的问题，常规安装都能投入使用，大部分线路接法是在有维修或改装等必要时参考的方式，了解线路链接原理，出厂的葫芦遥控部分大多都是厂家处理好的，可直接用。
